用於快速同時測量多通道的光學設備。
MPM-220是一款新型多通道光功率計，非常適合用於測量多通道光元件的光學特性。 MPM-220能夠以高解析度快速同時測量多達20個通道（每個MPM-211/215/217模組可測量4個通道）。它具有高精度、高線性度以及極低的偏振相關靈敏度，在1250-1680nm的波長範圍內，功率等級為- 80 至+ 10 dBm（MPM-215 的功率為- 70 至+ 5 dBm）。通用介面GPIB和乙太網路介面提供了便利的自動化測量解決方案。 MPM-220非常適合用於多通道光元件的插入損耗（IL）和偏振相關損耗（PDL）測量，包括密集波分複用（DWDM）、陣列波導光柵（AWG）、波長選擇開關（WSS）等。
當與配備功率監測輸出的Santec TSL系列可調諧雷射器配合使用時，MPM-220能夠使用戶在即時參考的條件下完成高精度的插入損耗（IL）測量。此外，MPM-220透過提供光學參考端口，顯著提高了插入損耗測量的重複性，可實現小於0.005 dB 的優異重複性（選項）。
高速測量(Up to 100萬logging sampling points /每個通道)
1台最多可測量20個端口
功率計模組(MPM-211/212/215/217)
電流計模組(MPM-213)
特色
高動態範圍
- 80 to + 10 dBm (MPM-211 / 212)
- 70 至 + 5 dBmA (MPM-215)
高動態範圍(記錄模式)
50 dB 單次掃描(MPM-211 / 212)
70 dB 單次掃描(MPM-215)
最多可達100萬個日誌點
每個連接埠100萬個點
每個連接埠2個記憶體緩衝區
可互換適配器(MPM-217)
透過採用轉接器配件，不僅是傳統的FC連接器，還可以支援SC和LC連接器。此外，透過使用通用熔接機適配器，可以測量裸光纖。
波長範圍: 1250至1680nm
最多20個通道測量
動態功率範圍
（光功率計模組）
MPM-211/212/217：-80至+10 dBm
MPM-215：-70至+5 dBm
（電流計模組）
MPM-213：-70至+10 dBmA
提供使用光纖參考連接埠實現高插入損耗重複性的選項
可互換適配器（MPM-217）：支援FC、LC、SC連接器及裸光纖
類比輸出（MPM-212）
應用
光學功率測量
IL, WDL 及PDL 測量( Swept Test System )

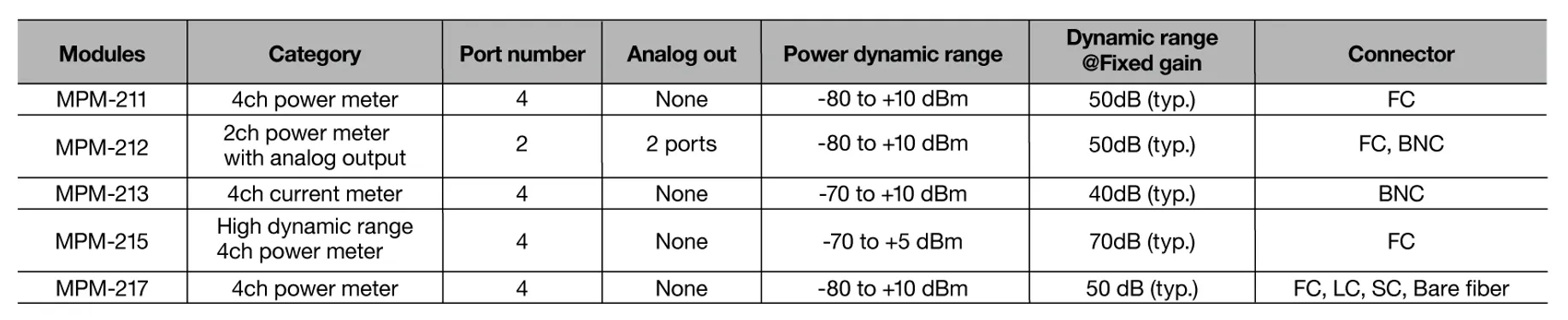

模組規格一覽表
